Cara Mudah membaca dan menggunakan Dial Test Indicator / DTI
Dial Test Indicator / DTI adalah alat ukur yang digunakan untuk mengukur run out,keolengan pada benda kerja.Alat ini mempunyai ketelitian 0,01 mm.Untuk melakukan pengukuran agar mudah dilakukan dengan menggunakan dial test indicator dengan mengaktifkan magnet pada bagian bawah sehingga tidak bergerak.
Dial test indicator digunakan untuk mengukur run out sebuah poros,roda dan lain sebaginya dan juga dapat untuk mengukur keolengan pada sebuah poros.
Berikut ini cara mudah membaca DTI.
pertama misalnya mengukur run out sebuah poros
Demikian cara mudah membaca dan menggunakan Dial Test Indicator .
Baca juga
cara mudah cepat membaca jangka sorong
cara mudah membaca mikrometer dalam 3 menit
Dial test indicator digunakan untuk mengukur run out sebuah poros,roda dan lain sebaginya dan juga dapat untuk mengukur keolengan pada sebuah poros.
Berikut ini cara mudah membaca DTI.
pertama misalnya mengukur run out sebuah poros
setelah ditempatkan pada poros dan V blok,kemudian putar poros sambil amati jarum yang besar.
terbesar kekanan dan terbesar kekiri,kemudian jumlahkan.

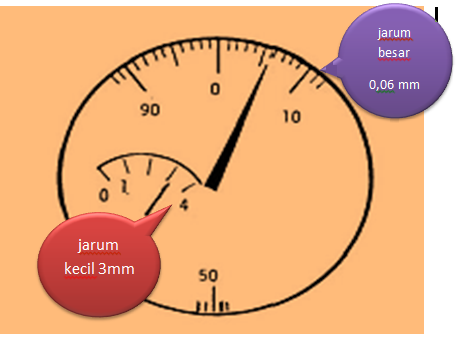

misal terbesar kekanan = 0,06mm.terbesar kekiri = 0,10 mm.
jarum yang kecil di aangka 3 berarti 3putaran jarum yang besar = 3 mm
jadi hasil pengukuran adalah = 3,16 mm.
Untuk lebih mudahnya lihat angka di jarum yang kecil,kemudian tambahkan terbesar kekanan dan kekiri pada jarum yang besar.
Yang perlu diperhatikan adalah putaran jarum yang kecil 1 putaran = 1mm dan kita tinggal menambahkan angka di jarum yang besar.penggunaan dial test indicator digunakan untuk mengukur run out sebuag poros,roda dan lainya juga untuk mengukur keolengan.Supaya tidak bergerak pada bagian bawah di pasang magnet jika melakukan pengukuran dapat di on kan sehingga menempel pada logam/besi dan tidak dapat bergerak,sehingga diharapkan hasil pengukuran lebih valid dan baik.Untuk lebih mudahnya lihat angka di jarum yang kecil,kemudian tambahkan terbesar kekanan dan kekiri pada jarum yang besar.
Demikian cara mudah membaca dan menggunakan Dial Test Indicator .
